Hydravion ARADO Ar-196 A-3 [ REVELL 1/32° ] (en cours de montage).

Quelques photographies de la suite.

Je vous présente le commencement de la réalisation du "balcon" la plus haute sur la cheminée.

Elle est recouverte par un sol anti-dérapant.

J'ai donc pris un plat en alu et j'ai découpé le milieu.

" />

" />

J'ai pris ensuite un vieil "ustensile" que les "anciens" ont connu; il servait à faire des trou dans des stencils pour la reproduction de feuille, lorsque le photocopieur n'était pas encore de ce monde.

" />



Sur mon "fond de plat", je croise les passages de cette roulette.

Ca donne ca :


" />

" />

Un peu plus prés

" />

Puis j'ai collé la "plaque" sur le "balcon" et ça donne ça.

" />

Voilà, désolé de na pas avancer plus vite, mais entre le beau temps, le temps passer en famille, le GB, et ce dio, sans compté le boulot, j'ai du mal à fournir partout.

Voilà, la suite un peu plus tard.

Superbe!!!! j'adore!!! Bravo!!!

Je vous remercie tous les deux pour vos encouragements.

Bonjour à tous,

Je voulais terminer mon Famo et mon Wespe, mais j'ai un soucis avec mon aérographe. Ce dernier ne cesse de "cracher" et de ce fait, je n'arrive pas à faire la peinture comme je le désire.

Donc en attendant de trouver la solution car je suis très attaché à cet appareil, j'ai décidé de poursuivre mon montage du dio pour mon petit Arado 196.

Dans un premier temps, J'ai attaqué la pose des premiers tuyaux, le caisson d'aération à la base de la cheminée et la première passerelle sur la cheminée qui en compte deux.

Réalisation de la première passerelle.

" />

" />

" />

" />

Sur cette passerelle est fixée une grue avec son moteur. Ce dernier est monté. Quand à la grue, elle sera réalisée ultérieurement car il faut que la seconde passerelle soit mise en place.

Voici ce que ca donne le commencement de l'aménagement de la cheminée.

" />

" />

" />

" />

" />

J'ai commencé à faire la dernière passerelle et voici son dessous avec le "dessin" pour la mise en place des poutrelles.

" />

Avec les poutrelles

" />

Il s'agit du pont le plus élevé sur lequel viendront se placer un projecteur et un canon de 20 mm.

Avec le revêtement anti-dérapant, il a cette forme.

" />

Voilà, dans l'espoir de régler rapidement mon prolème d'aérographe.

houlà!!!! c'est du lourd cette réalisation excellent

Je vous remercie tous les trois pour vos encouragements.
Je vais essayer de faire la grue latérale durant le week end.

Comme promis, voici la grue.

Je suis désolé, j'avais la tête dans le guidon et j'ai oublié de faire des photos étapes par étapes.

Cette grue va sur la première passerelle, pour sa base et se fixe en haut sous la seconde.

Mais ca donne celà.

Aspect général.

" />

La base, vue de plus prés.

" />

" />

J'avais fait des crans, mais celà n'allait pas; donc modification oblige. Vous voyez en même temps le tambour ou se range le câble électrique du palan et son boitier électrique.

" />

Vu par l'arrière du tambour pour le câble électrique.

" />

Vue de face.

" />

Vue de face du treuil. Le câble est mis en place,mais pas le crochet avec la poulie. C'est un détail que je mettrais en place une fois la grue positionnée.

" />

Vue du dessous

" />

Vu de l'arrière avec son boitier électrique.

" />

Vues de la crémaillère permettant au treuil de se mouvoir sur le bras de la grue.

" />

" />

Voilà, j'en suis là.

la vache!!!!!!!! scotché je suis!!!! superbe boulot

Je te remercie Jean-Marie pour tes compliments qui me font rougir.

Voici un cliché de la grue réelle en position afin de comparer avec ce que j'ai fait.

" />

Je vais laisser un peu la cheminée de côté car, à force de se concentrer dessus, j'ai besoin de faire un peu autre chose. Aussi, je vous présente ma prochaine étape; un projecteur diamètre 150cm Siemens-Schuckert. Je me doute que je vais me gratter un peu la tête, mais c'est pour celà que j'ai aussi envie de passer à cette étape. Il est certain que des pièces, comme la vitre, ne seront posées qu'une fois la peinture faite. Je ferai cette dernière lorsque tous mes sus-ensembles seront confectionnés. Une fois la cheminée finie ainsi que le projecteur, il me restera un canon de 20 mm, une tourelle anti-aérienne bi tubes de 105 mm et le chariot pour lancer l'avion.. Je vous poste aussi des photos de ces réalisations à venir afin que vous puissiez vous faire une idée.

Voici deux petites photographies du projecteur afin de vous donner une petite idée.

" />

" />

Le canon de 20 mm

" />

" />

Je suis désolé, je n'ai pas encore trouvé de photos du canon réel.

Voici la tourelle anti-aérienne de 105 mm.

La réelle, sur le navire, en arrière plan. c'est celle de que vais monter. En effet, le bismarck était doté de deux types de tourelle de ce genre; une sans protection à l'arrière et la seconde, celle que je vais monter, avec la protection.

Deux clichés pour vous montrer.

Sans protection.

" />

Avec la protection.

" />

La réelle

" />

" />

" />

En croquis

" />

" />

Celle-ci est la première, sans la protection. Ce cliché vous donne une idée des obus de 105 mm tirés. Vu la grandeur de l'étui, j'ai pensé à du 128 mm, mais la personne ne le porterait pas de la sorte.

" />

Voici pour le chariot de la catapulte; rien d'extraordinaire à première vue, mais je me méfie de ces pièces qui semblent superbement facile à confectionner.

" />

Voilà, donc ce week end, je vais commencer le projecteur et réfléchir pour la confection de bien des pièces, y compris, en premier le projecteur en lui-même. Mais déjà le châssis va prendre un peu de temps et j'aurai tout loisir de faire travailler mes méninges durant ce travail pour les pièces qui me chagrinent.

Donc à plus tard et, comme le dit si bien notre ami Jacques,  merci de ta visite Jean-Marie.

le projecteur afv en fait un
http://img.1001modelkits.com/787210-thickbox_default/afv-club-35125-projecteur-sw-allemand-36-avec-transport-sd-ah-51.jpg

pour la grue c'est vraiment ressemblant

Je te remercie Jean Marie pour ton message.

J'ai en stock cette maquette du projecteur AFV, mais il s'agit d'un 60 cm tandis que celui qu je dois faire fait 150. De plus la maquette n'a rien à voir avec celui du Bismarck. C'est vrai que celà m'aurait fait gagner du temps, mais bon, on fera du scratch.

ha!!dommage que ce soit pas le même diamètre:soupçon01:
bin y as plus ka

pffffffffffffffffffffff c'est a vous dégouté des modèles en boite , bon je retourne chez LEGO .

Merci Michel pour tes chaleureux encouragements.

Bonjour à tous,

Voici l'avancée pour le projecteur.

A l'aide de plastic, j'ai réalisé "l'ossature" de la bête.



Puis je l'ai recouverte de carte plastic et j'ai ajouté les différents "coffres".

" />

" />

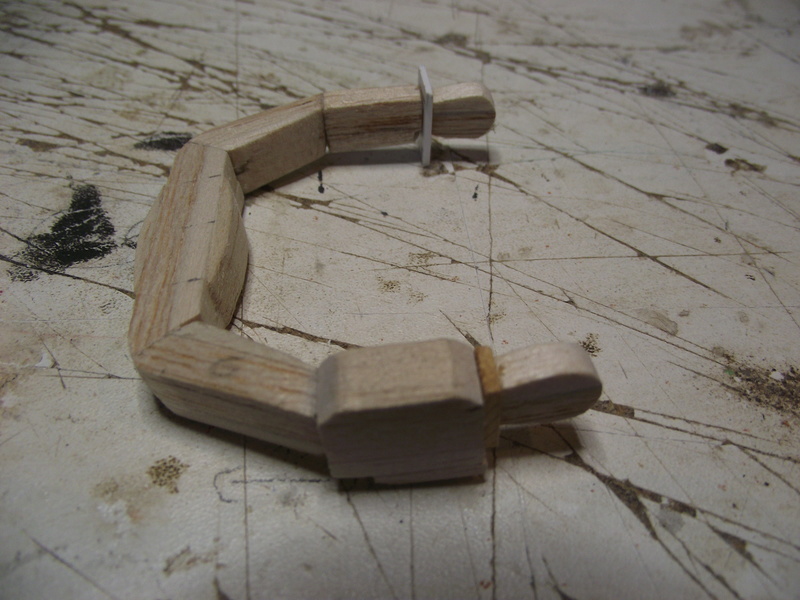

Et j'ai commencé, en bois, les "bras" pour y mettre le projecteur.

" />

Voilà, vous avez déjà une petite idée de l'engin.

A plus tard.

Une petite suite.

J'ai poursuivi la finition du support du projecteur.

" />

" />

" />

" />

J'ai ensuite attaqué sommairement la base.

" />

" />

Je me suis gratté la tête pour faire le projecteur. J'ai pris un manchon PVC d'un diamètre de 40.

" />

Je l'ai coupé aux dimensions désirées.

Pour faire l'anneau, j'ai juste pris une section de tube P.V. d'un diamètre supérieur au manchon. J'ai coupé le morceau que j'avais besoin et je l'ai mis en place.

" />

Un soucis est venu; comment faire l'arrière qui est bombé. J'avoue que j'ai fait tourner mes méninges durant un certain temps. Puis l'idée est arrivée; un simple bouchon d'évier.

" />

Une fois travaillé, j'ai obtenu ceci.

" />

Une fois la pièce mise en place, j'obtiens le "squelette" de mon projecteur. Il me restera plus qu'à "l'habiller".

" />

Voilà, la suite un peu plus tard.

ce montage de furieux que tu nous fais !!!!!!


yves

C'est vrai que le montage me prend un peu de temps. Mais que de plaisir de chercher à réaliser telle ou telle pièce.

Merci Yves pour tes encouragements.

Purée Pascal!!!!! Je suis sur le cul... Déjà le début que j'avais suivi était très prometteur, mais là tu vas nous faire un chef d'oeuvre!

Bravo pour tout ce que tu nous présente... J'adore!!

Heureusement que tu as de la doc car tout ça ne s'invente pas!

Bonne continuation à toi

C'est vrai que sans documentation ce serait plutôt dur dur pour la réalisation.

Et comme le week end s'annonce froid, je vais pouvoir continuer un peu le projecteur.

Merci pour tes encouragements.

Voici la suite.

J'ai plaqué la carte plastique sur le bars de support du projeteur et posé quelques détails.

" />

J'ai réaliser le fond réflectorisant du projecteur.

" />

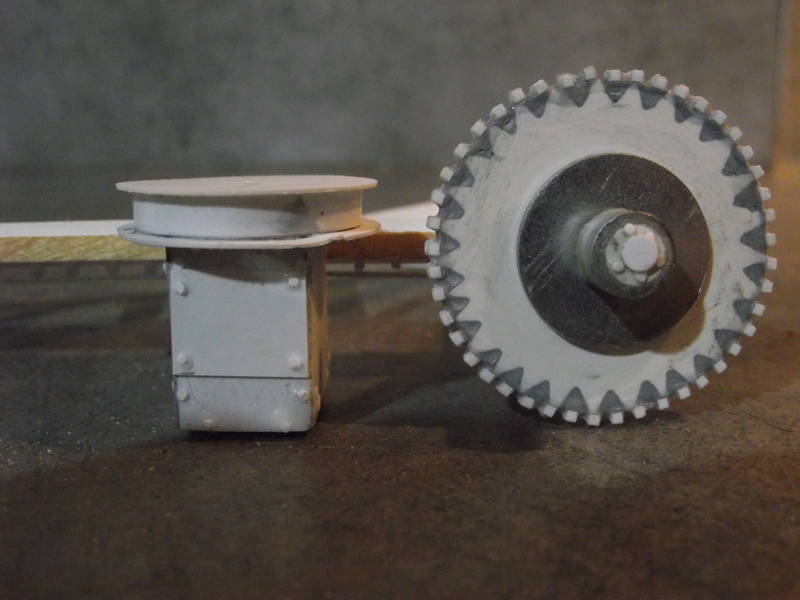

A :l'aide d'un gabarit que j'ai réalisé, j'ai confectionné les partie ou se loge l'axe pour faire pivoter de haut en bas le projecteur.

Voici une photo de l'engin réel; ca vous donnera une idée.

" />

Ma réalisation de la pièce.

" />

Une fois mise en place.

" />

Et pour finir la pose de quelques rivets.

" />

Et voilà pour ce soir.

Pfff, la vache encore du bon boulot Pascal! ça avance... Hâtes de voir ce que ça donnera une fois tout assemblé!
