Panzer IV ausf D Dragon 1/35

Bonjour a tous

je débute le montage du Panzer IV Ausf.D, Dragon 6265
inutile de présenter la bete je pense que tout le monde ici le connait !

pour mémoire le review du kit : http://www.armorama.com/modules.php?...ontent&id=1496

il sagit d un kit 3en1 datant de 2006

je vais esseyer de détailler au mieux le montage qui s avere pas evident !

affectation : 8eme compagnie Panzer regiment 5,21eme panzer division Lybie 1941 il portera le numero 812



le début du montage :
etape n°1 :

le plans de montage :



la grappe :



et le montage x2 :



la roue tendeuse :





vue d ensemble :



voila pour le début de ce montage qui s avere assez compliqué au vu du plan foullis de dragon
mais comme je suis pas débutant je pense y arriver
a trés bientot pour la suite

suite

Je continue a détailler ce montage :

et Je confirme que ce kit n est pas simple du moins pour un débutant !
il y a a peut prés 1200 pieces dans la boite
mais je pense que le plus dure et a comprendre la notice dragon

Etape n°2 :


montage des ammortisseurs (8 en tout ) :
vu sur la notice :



montage des pieces :

Superbe il est trop bien ce kit, quand j'ai ouvert le mien ça a fait whaouuu le nombres de pièces

Bonjour

Bon début bruno pour ce Panzer

C'est vrai que les boites dragon font peur

Excellent travail Bruno !

Ca commence très bien!!

Merci a tous
La suite du chantier !

étape 4 : toujours sur le train de roulement

notice :



la grappe :



et le montage :



les pieces sont petite !
pour l instant tout se passe bien
la suite trés bientot
bruno

Etape 5 et ça se complique un peut
train de roulement :

la notice :



la grappe :



et le dileme :

la notice dragon préconise de monter le train d roulement complet avant de le coller sur la caisse !! ne sachant pas trop comment faire j ai décider de monter
le moyeu sur la caisse et ensuite finir le train de roulement sur la caisse
afin d optenir un allignement correcte ! voila mon point de vue !
voici les photos :












a ce stade les moyeux (je connait pas le nom !) ne sont pas coller en cas d erreur je pourrait les enlever et suivre la notice

voila pour cette étape avis et commantaires sont les bienvenue

etape n°6 :

le gros du travail se porte maintenant sur les ammortisseurs
et les trains de roulement je continue l idée que j avais en collant le tout directement sur la caisse contrairement a ce que préconisait Dragon !
et cela fonctionne parfaitement comme quoi !....

photos :










a suivre.....

Toujours aussi propre!

Très bon début Bruno !
Ce kit a vraiment l air très détaillé ! Pour les explications et présentation du kit , n hésite pas , car ceux qui ne font que du 1/72 par exemple ne connaisse pas le contenu d une boite au 1/35 , et inversement !
Quand aux notices Dragon , je n en ai pas encore trouvé une qui soit totalement clair et sans au moins une erreur !

merci de vos appreciations les gars ce montage je vais continuer a le détailler, mon but en fesant ce pas a pas
etait justement de faire connaitre ce genre de kit (attention je n ai pas d action chez Dragon !!)
pour ma part c est pas le 1er dragon que je monte je pense qu il devrait revoir leur notice parce que c est le bordel !!
sinon pour 35€ ça vaut l investissement

Etape 7 :
les roues :
montage des roues simple pas de dificultés a ce niveau les bandages des roues sont en sachet dégrappé
sa se monte sur la jante sans colle en forçant un peut :

photos :
le plan :



la grappe :



et le montage :

bon ben on arrive a l etape 8 !

etape n°8 :
je suis le plan, donc montage du bloc support (je suis pas sur du nom !) de la roue tendeuse

photo du plan de montage :



la grappe :





et le montage de cette ensemble :





pour l instant tout s emboite parfaitement pas de probleme particulier si ce n est de faire attention car les pièces sont petite

Etape 9 :
montage du panneau arriere :
le plan de montage :



la grappe :



le montage :





la petite chaine n est pas encore bien a sa place je la mettrait quand l arriere sera coller au chassis

Je suis toujours ton montage, et c'est toujours aussi bien!!
tu donne envi de faire de la maquette!!

une petie photo des avancées (l avant n est pas collé )

jeremy91200 a écrit:Je suis toujours ton montage, et c'est toujours aussi bien!!
tu donne envi de faire de la maquette!!

je te remercie boss
le but d un forum est de partager une passion commune si je peux aider et faire plaisir je suis heureux
et de mon coté je suis admiratif de votre travail a tous donc moi également a un moment ou un autre j aurait besoins de votre aide

merci a tous pour vos comms

bruno

Etape 10 :
la partie avant :

le plan :



et le montage :



cette partie n est pas facile a monter la manille est difficille a rentrer dans le trou prévu il a fallut forcer un peut le mieux etant de mettre la manille
sur les supports avant de coller les supports a la caisse ! (je sait pas si je suis claire !)
quand au chaine je les mettrait a la fin du montage avant la peinture trop fragile

Etape 11 :
montage transmission :

le plans :

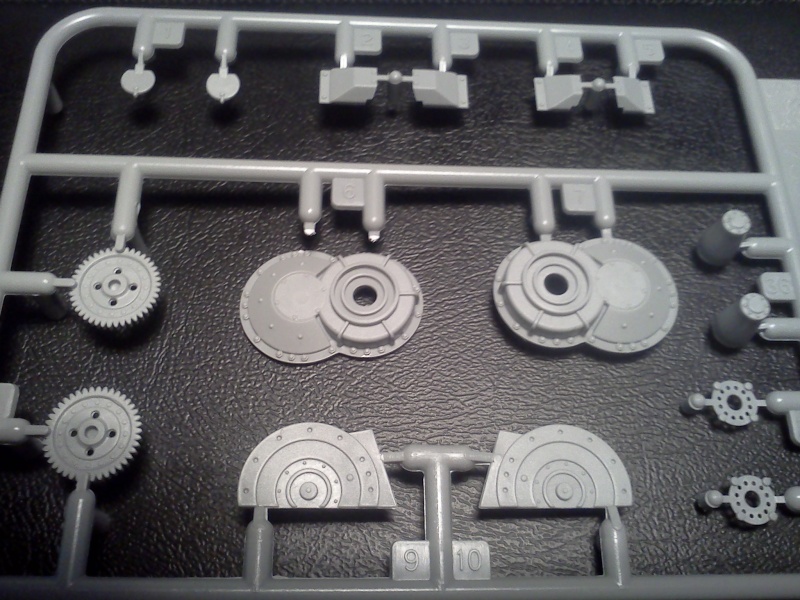

la grappe :



et le montage sur la caisse :





bienvenue dans l infiniment petit ! :

sur le plan :



et le montage :








ces pieces seront affiné quand la colle sera seche la c est brute de collage
aprés que c est bien sec je redonnerait un coup de lame avec une lame neuve
c etait la 1ere fois que je fait cette opération microscopique
personnes agées et cardiaque ne lancez vous pas la dedans !!

a suivre ......

Etape n° 12 :

montage du panneau arriere :
le plan de montage :

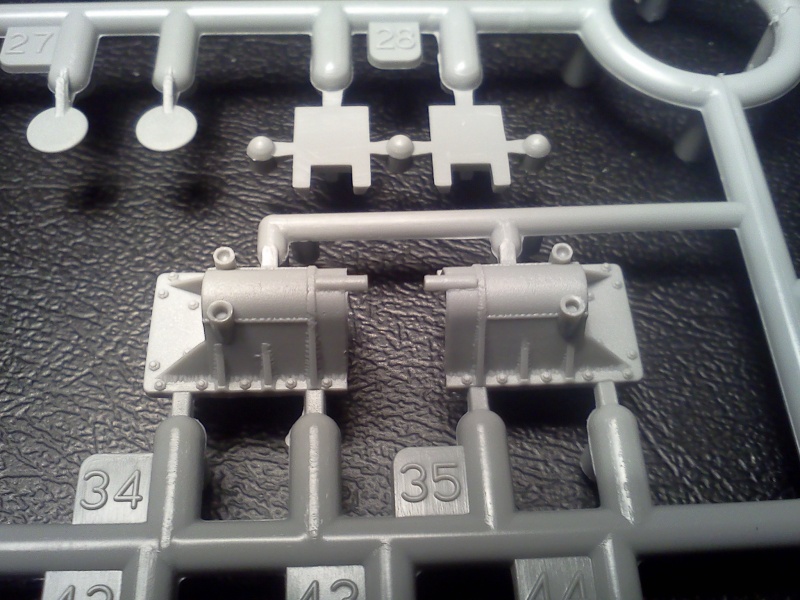

la grappe :



et le montage sur le panneau arriere :





comme on peut le voir sur la photo le coté droit est mal collé il est legerement penché du a un mauvais ponçage je vais rectifier cela
la photo en macro accentue fortement les défauts mais a l oeil nu c est pratiquement invisible! comme quoi que une bonne préparation des pieces est importante
pour avoir une maquette de qualité
la suite trés bientot
bruno

Si tu continue à ce rythme là!!
tu vas finir ton kit avant la fin de la semaine...........;comme bilou!!

merci je pense pas car il reste enormément de travail a faire
deja je doit reprendre pas mal de pieces pour un meilleur ponçage
en voyant les photos je m arperçoit que j ai du laisser aller de ce coté la
donc les etapes suivante seront un peut plus espacer du a une meilleure finition pour une présentation correcte
toute la peinture sera faite a l aéro donc les défauts se verront !
sachez aussi que j ai demarrer le montage vendredi soir !

merci de vos comms

allez je retourne au charbon (montage) !
dabord 2 photos du montage effectuer jusque maintenant :

Super j'adore

Au fait Bruno, c'est pas sur ce kit qu'il y a une histoire avec la marque CONTINENTAL mal écrit sur les galets de retour.
